對機床而言，主要熱變位是由主軸熱變位、結構熱變位與進給軸熱變位所形成。對于不可避免的熱量，則可透過預測 (如溫升、位移等) 運用補償方法，來減少熱源所帶來的熱變形影響，使加工精度保持穩定。本篇將介紹第四種能有效解決主軸熱變位的獨門絕技。

位移傳感器

高速內藏主軸，較容易受外界干擾（例如切削液、氣體擾流與主軸冷卻系統等因素的影響），透過于主軸鼻端加裝位移傳感器，測量由于機械運動和熱伸長引起的軸向運動，可、真實測量主軸的位置，向機臺 CNC 提供仿真信號，進行Z軸補償。為了驗證主軸溫補機能于實際切削加工時的效益，我們在 TAKUMI 高速門型模具加工機 H10 做了以下工件切削，比較無補償，與溫差式補償加裝位移傳感器的差異。

 此機床主要配備如下 :

+控制器 HEIDENHAIN

+內藏式主軸 20000RPM (加裝位移傳感器與 PT100 溫度傳感器)

+封閉式三軸光柵尺 (HEIDENHAIN)

+主軸水冷機

+切削冷卻液定溫系統

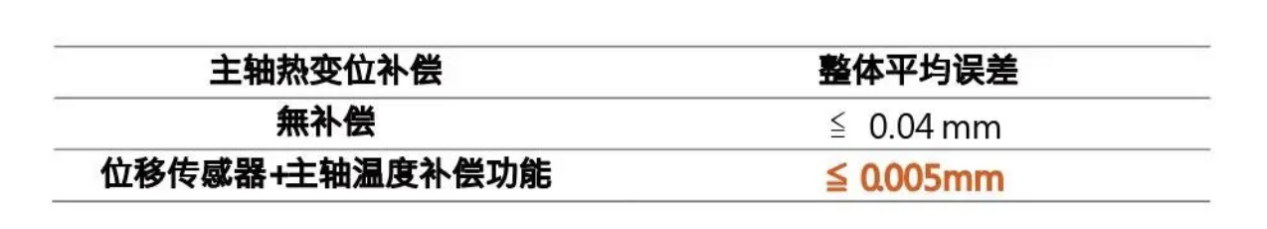

 使用同一支刀具以切削進給率 Fc 750mm，主軸轉速由 S 4000RPM 至 S 20000RPM 間變化，在 3 個小時內完成 39 個區塊的切削，前后分別做了關閉、開啟主軸溫補機能共 2 次加工，三次元量測數據如下表：

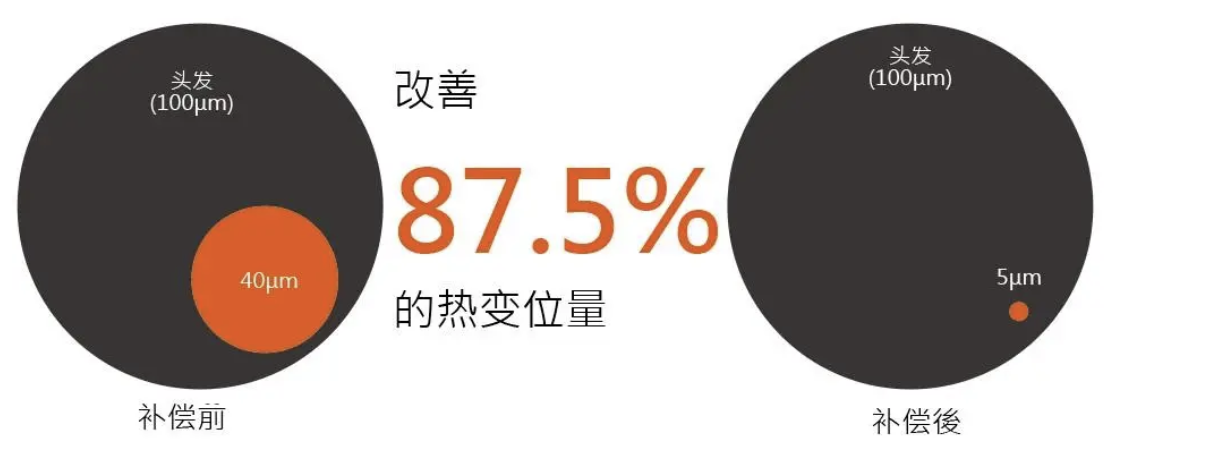

實機切削結果顯示，加裝位移傳感器條件下做主軸溫度補償后，整體平均誤差大幅度的改善了 87.5%。

匠澤 TAKUMI 在主軸熱變位累積了大量豐富的經驗與純熟的技術，已淬煉出有效率的控制技術，并廣泛的應用在我們所生產的各式立式加工中心機床、高速龍門加工中心機床及五軸加工機床。

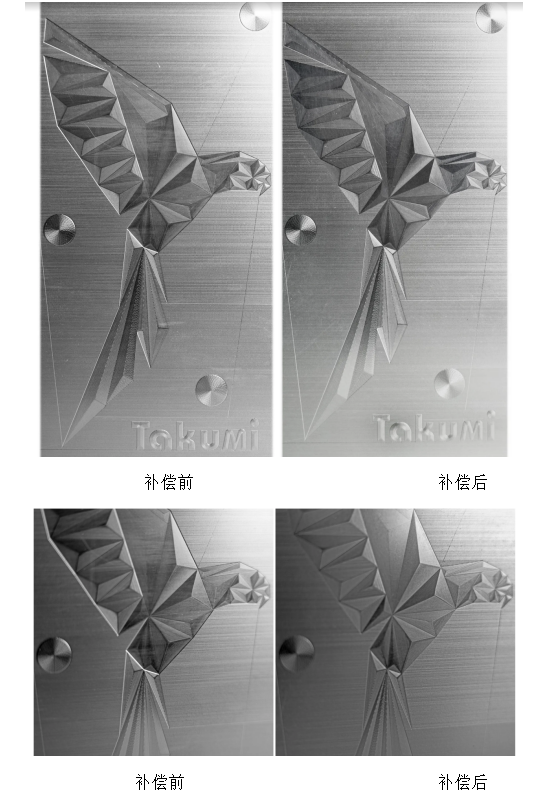

實際切削工件照片中明顯看出補償前后的差異。補償前，不同區塊間的接縫明顯。而補償后的工件，因誤差小，接縫間較不明顯，段差小。

運用多個傳感器，將傳感器搜集到的數據作分析，透過匠澤 TAMUMI 建立的補償模型，預測熱變位量，接著進行正確的熱變位補償，實現高精度加工并且將機床的價值發揮到。

 匠澤 TAKUMI 的熱補償技術能帶給您的效益 :
+機床A+加工精度高，可大幅節省重工的成本與時間
+機床在長時間加工下，仍有高加工穩定度
+高精度切削表現
